Konfigurasi Menghubungkan Antar Vlan Dengan Router

Assalamu'alaikum Wr.Wb

Bertemu lagi dengan ane Rizky Gan

Salam sejahtera untuk kita semua.Postingan ane kali ini ngebahas tentang Konfigurasi Menghubungkan Antar Vlan.

Oke pada postingan sebelumnya ada Menghubungkan VLAN Yang Sama Antar Switch , tapi perbedaan kali ini kita memakai Router. Kenapa sih harus pake Router? Karena Router berfungsi mengenalkan/menghubungkan/menyatukan network yang berbeda.
Langsung aja kita menconfig, berikut topologi nya.

Disimak ya..

1. Berikut Topologinya gan:

2. Seperti biasa kita harus membuat vlan terlebih dahulu, kita buat vlan 10 dan 20 kemudian diberi nama.

3. Setelah itu jadikan interface yang tertera sesuai dengan vlannya.

Interface fa0/3 kita berikan mode trunk, kenapa diberikan mode trunk? mode trunk berfungsi sebagai penghubung untuk kedua switch.

4. Setelah semua interface switch yang ingin dihubungkan sudah diberikan mode trunk, sekarang tinggal menyetting routernya pada interface fa0/0. Dan pada interface fa0/0 ini kita akan membuat sub-interface.

5. Setelah semua interface switch yang ingin dihubungkan sudah diberikan mode trunk, sekarang tinggal menyetting routernya pada interface fa0/0. Dan pada interface fa0/0 ini kita akan membuat sub-interface.

6. Kemudian setelah dihidupkan, kita buat sub-interface beserta ip-nya. Tujuan kita membuat sub-interface adalah untuk mejadikan ip tersebut sebagai gateway untuk para host/client. Pertama, kita setting sub-interface untuk lan 10 ( angka sub-interfacenya tidak berpengaruh pada vlan ).

6. Pada konfigurasi, angka enkapsulasi harus di samakan dengan angka vlan-nya. Karena logika dari enkapsulasi merupakan pembungkusan paket dan hanya diberikan angka pada paket tersebut.

Sedangkan untuk ip addressnya harus satu network dengan host. Selanjutnya, kita setting sub-interface untuk vlan 20-nya.

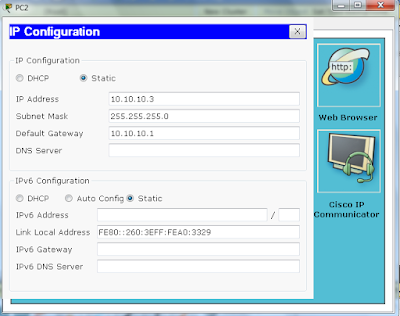

7. Setelah kita menyetting sub-interface, baru tinggal kita cek pada client. Apakah sudah bisa terhubung antar vlan? Jika belum bisa periksa kembali gatewaynya. Gateway kearah ip sub-interface router sesuai dengan vlan yang berkaitan.
