Management Bandwidth Dengan Queue Tree

Assalamu'alaikum Wr.Wb

Selamat pagi menjelang siang, gimana kabranya?  semoga sehat dan selalu dalam lindungan Allah SWT. Balik lagi di blog ini untuk belajar bareng, materi  kita pada hari ini yaitu Management atau Mengatur Bandwidth dengan Queue Tree.

Queue Tree ini berfungsi untuk mengimplementasikan fungsi yang lebih kompleks dalam limit bandwidth. Biasanya digunakan oleh admin warnet untuk membatasi satu arah koneksi untuk download maupun untuk upload. Oke langsung aja kita labkan. Pastikan router dan client sudah terkoneksi internet.

1. Pertama kita konfigurasi mangle terlebih dahulu, masuk ke menu ip>firewall>mangle.add, chain pilih prerouting in interface ether1.

2. Actionnya mark packet, berinama client upload, passthrough yes.

3. Sekarang kita buat mark packet untuk koneksi downloadnya.

4. Action mark packet, berinama client download, passthrough yes.

5. Hasil dari rule tersebut.

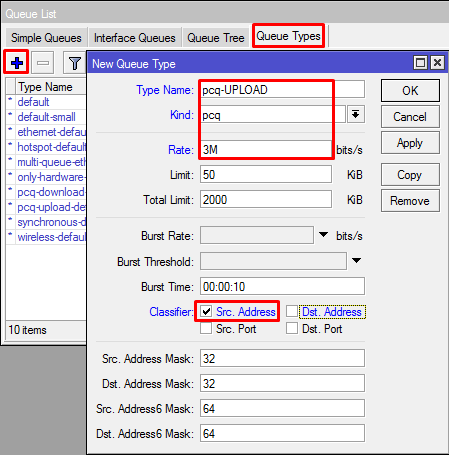

6. Selanjutnya masuk ke tab queue types untuk membuat pcq, upload centang pada src.address.

7. Buat juga untuk downloadnya, download centang pada dst.address.

8. Hasil pcq tersebut.

9. Selanjutnya kita limit bandwidthnya, untuk upload sebesar 1M dan download sebesar 3M, masukkan parent, packet mark dan queue typenya.

10. Hasil dari limitan, jika hijau artinya bandwidth masih stabil atau tidak terlalu banyak terpakai.

11. Pengujiannya buka browser kemudian lakukan speedtest, kita bisa lihat hasilnya kecepatan download tidak lebih dari 3M dan upload tidak lebih dari 1M, jika sesuai dengan limitan artinya lab berhasil.

Selesai, oke itulah konfigurasi mengatur bandwidth untuk client, semoga bermanfaat untuk pembaca, terima kasih.

Assalamu'alaikum,
